行星混合機
產品介紹
行星混合機是一種通過多層折頁式槳葉實現物料混合的攪拌設備，屬于攪拌機類別。其主要用于高粘度涂料、有機硅膠、油墨、染料、粘膠劑等物料的溶解、混合及反應工藝，應用領域涵蓋能源、電子電器、化學品、醫藥品、化妝品及食品等行業。
該設備采用罐體內壁精加工與自動拋光工藝，配備行星架上的活動刮刀，可完全刮除殘留物料。攪拌槳通過公轉與自轉的復合運動實現物料三維流動混合，支持變頻調速以適應不同黏度需求，可根據不同生產工藝及物料特點選擇多槳葉式攪拌槳。
|
物料粘度 |
≤10,000,000 cps |
|
生產能力 |
100-3,000L |
|
應用領域 |
適用于涂料、膩?zhàn)印⒛z粘劑、電池、電子電器、醫藥、化妝品、食品等行業的物料分散混合。 |
|
適用物料 |
電池漿料、錫育、陶瓷漿料、硅膠油墨、密封膠、結構膠、導熱膠、軟育、果醬等各種粘度小于10,000,000cps、固含量90%以下的漿料。 |
工作原理

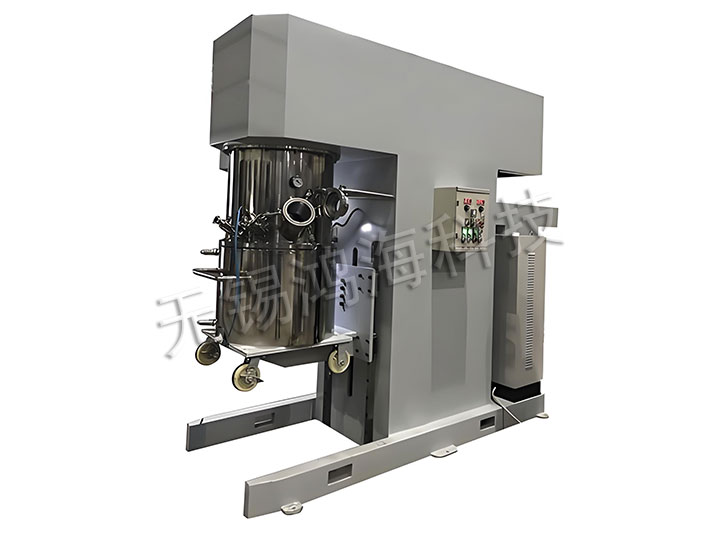

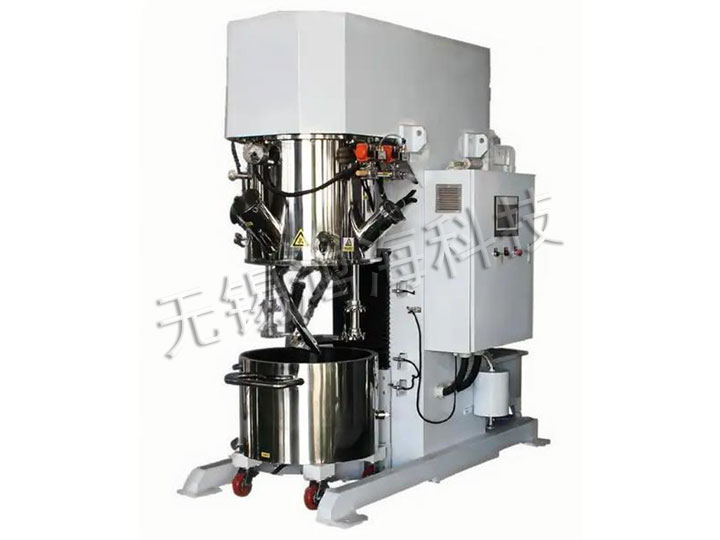

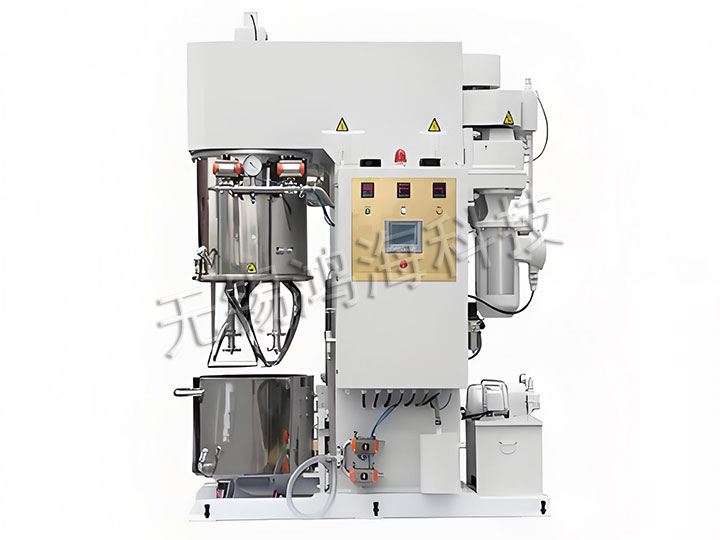

行星混合機由電機、減速機、行星架、攪拌器、分散器、刮板、容器、液壓升降系統以及機架等組成。轉動的行星架帶動攪拌軸、分散軸繞容器軸向公轉，并作旋轉運動。高速同時對物料施加強大的剪切力和捏合力，使物料分散混合均勻。安裝在行星架上的刮板隨行星架一起旋轉。它緊貼容器壁，不斷將物料從容器壁上刮下來。容器內壁精密車床加工，鏡面拋光，確保刮板能將粘附在容器壁上的所有物料刮掉，不留殘?jiān)Ｈ~片也可加裝刮板，刮除底部物料，確保無混合死角，混合效果好。確保成品質量穩定。
產品優勢
• 攪拌效率高，適用范圍廣

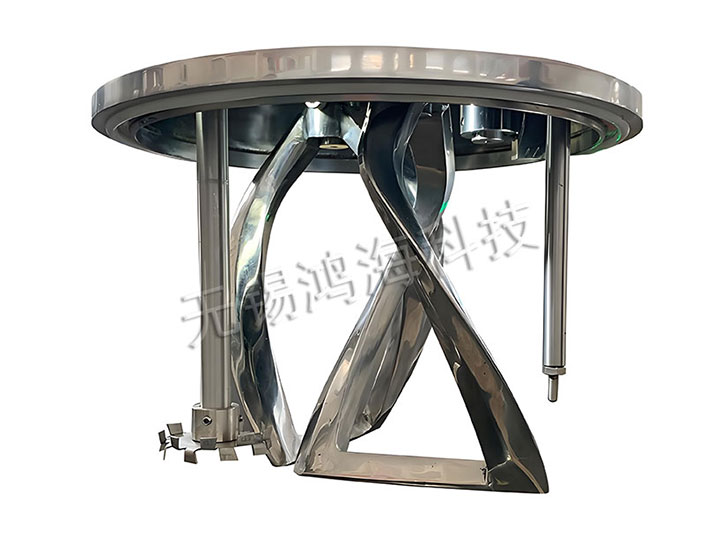

行星混合機由兩組攪拌槳和一組高速分散軸圍繞料桶軸線公轉的同時高速自轉，從而使物料受到強烈的剪切、捏合作用，達到快速混合的目的；攪拌槳有槳葉式、麻花式、爪式、框式等多種形式，針對不同粘度、比重的物料和不同的生產工藝要求可以選擇較好的攪拌形式。
• 操作方便、安全
設備通過雙柱油缸作為升降執行器，帶控制閥控制攪拌機上升、停止、下降，操作簡單，穩定性高；設備帶有鎖缸裝置，防止料桶在工作中發生位移造成安全事故，可設定互鎖裝置，防止誤操作。
• 物料不粘壁，出料干凈
在行星架上有一刮壁刀隨行星架轉動，緊貼桶壁不斷的刮拭，桶壁經大型立車精加工后，再經大型自動拋光機拋光，確保行星架上的活動刮刀在旋轉時把桶壁的物料完全刮掉，使桶壁無滯留料，提高混合效果。
• 非標性強
可根據工藝需求定制產品：防爆型（歐洲ATEX標準）、真空型（真空度可達20mbar）、加熱冷卻型（最高溫度250℃）、PLC控制智能型等，材質可根據要求定制SS316L不銹鋼、雙相鋼或噴涂特殊材料。
技術參數
|
型號 |
工作容積
（L） |
設計容積
（L） |
料缸規格
（mm） |
攪拌功率
（kw） |
公轉/刮壁
轉速 |
自轉轉速
rpm |
分散功率
（kw） |
分散轉速
（rpm） |
升降
方式 |
升降行程
（mm） |
|
SXJB-100 |
100 |
140 |
φ600*500 |
7.5-15 |
0-40 |
0-72 |
11-18.5 |
0-1450 |
液壓 |
650 |
|
SXJB-200 |
200 |
280 |
φ750*650 |
15-22 |
0-40 |
0-72 |
18.5-22 |
0-1450 |
液壓 |
800 |
|
SXJB-300 |
300 |
400 |
φ850*710 |
22-37 |
0-40 |
0-72 |
30-37 |
0-1450 |
液壓 |
900 |
|
SXJB-500 |
500 |
665 |
φ1000*850 |
30-45 |
0-30 |
0-55 |
37-45 |
0-1450 |
液壓 |
1050 |
|
SXJB-800 |
800 |
1070 |
φ1200*950 |
37-55 |
0-30 |
0-55 |
45-55 |
0-1450 |
液壓 |
1150 |
|
SXJB-1000 |
1000 |
1320 |
φ1300*1000 |
45-90 |
0-30 |
0-55 |
55-75 |
0-1200 |
液壓 |
1200 |
|
SXJB-1500 |
1500 |
1980 |
φ1450*1200 |
55-110 |
0-20 |
0-36 |
75-90 |
0-1200 |
液壓 |
1400 |
|
SXJB-2000 |
2000 |
2550 |
φ1550*1350 |
75-132 |
0-20 |
0-36 |
90-110 |
0-1000 |
液壓 |
1550 |
|
SXJB-3000 |
3000 |
3820 |
φ1800*1500 |
90-160 |
0-15 |
0-28 |
110-132 |
0-1000 |
液壓 |
1700 |
